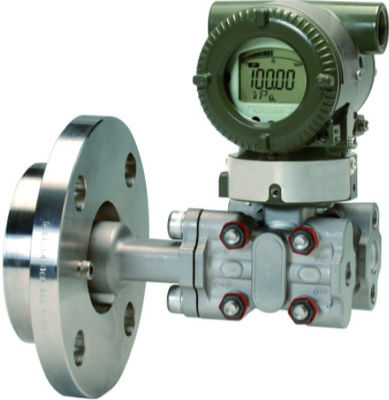

EJA210E-JMS4G โยโกกาวะ แฟลนจ์ติดตั้งเครื่องส่งความดันความแตกต่าง

EJA210E-JMS4G โยโกกาวะ แฟลนจ์ติดตั้งเครื่องส่งความดันความแตกต่าง

ข้อดีของผลิตภัณฑ์

1

2

3

4

5

6

การใช้งานของผลิตภัณฑ์

1

2

3

4

5

คําอธิบายสินค้า:

1

2

3

4

5

ลักษณะสินค้า:

• ผู้ผลิต: โยโกกาวะ

• หมายเลขสินค้า : EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• ประเภทของสินค้า: EJA210E เครื่องส่งแรงดันความแตกต่างที่ติดอยู่ด้านล่าง

• สัญญาณออก: J = 4 ถึง 20 mA DC กับการสื่อสารดิจิตอล (โปรโตคอล HART 5/HART 7)

• ระยะการวัด (แคปซูล) : M = 1 ถึง 100kPa (4 ถึง 400 inH2O)

• วัสดุของชิ้นส่วนฝุ่นด้านความดันต่ํา: S = แฟลนจ์ปิดและเครื่องเชื่อมกระบวนการ ASTM CF-8M,Capsule Hastelloy C-276 (Diaphragm),F316L SST, 316L SST (อื่นๆ),Capsule gasket เทฟลอนเคลือบ 316L SST,ช่องลอก/ช่องอากาศ 316 SST

• การเชื่อมต่อกระบวนการ: 4 = กับ 1/2 NPT ผู้หญิงการเชื่อมต่อกระบวนการ

• วัสดุของบอลท์และเน็ตคลุม: G = 316L SST

• การติดตั้ง: 9 = ประเภทท่อแนวราบและด้านซ้ายแรงดันสูง

• กล่องเครื่องขยายเสียง: 1 = สายเหล็กอลูมิเนียมหล่อ

• การเชื่อมต่อไฟฟ้า: 7 = 1/2 NPT หญิง, สองการเชื่อมต่อไฟฟ้าที่มีปั๊กตา

• ตัวชี้วัดรวม: D = ตัวชี้วัดดิจิตอล

• N = N อยู่เสมอ

• สไตล์การเชื่อมต่อกระบวนการ: W = ชนิด Flush

• ระดับความสามารถของ Flange: A1 = ANSI คลาส 150

• ขนาด flange: 3 = 3 นิ้ว (80 มม.)

• วัสดุของ Flange: C = 316 SST

• พื้นผิวสัมผัสของกระปุก: 2 = แบน (ไม่มีการบด)

• วัสดุของชิ้นส่วนที่เปียก (ด้านความดันสูง): HW = 316L SST# ผ่า, 316 SST# อื่นๆ

• แหวนเชื่อมโยงระบายน้ํา: 0 = ไม่มี

• การขยาย: 0 = ไม่มี

• น้ํายาเติม: B = สําหรับการใช้ทั่วไป (น้ํามันซิลิโคน) อุณหภูมิกระบวนการ 40 ~ 120 °C อุณหภูมิรอบตัว 40 ~ 85 °C

• หน่วยปรับขนาด: D4 = M ปรับขนาด (kgf/cm2 หน่วย)

• เทฟลอนฟิล์ม: TF1 = การป้องกันแหลมฉากจากน้ํายากระบวนการที่ติดด้วย FEP เทฟลอนฟิล์มติดกับน้ํามันฟลอรีน ระยะการทํางาน: 20 ถึง 150 °C, 0 ถึง 2 MPa (ไม่ใช้สําหรับการใช้งานในแหลมว่าง)

• ใบรับรองวัสดุ: M1W = สําหรับชนิด Flush ด้านแรงดันสูง: แฟลนจ์กระบวนการ, Block, ด้านแรงดันต่ํา: แฟลนจ์ปิด, เครื่องเชื่อมกระบวนการ

• การทดสอบความดัน / ใบรับรองการทดสอบการรั่วไหล: T52 = ANSI/JPI ประเภท 150 3 MPa (430 psi)

• แผ่นสัญลักษณ์ที่มีสายไฟ: N4 = 316 SST แผ่นสัญลักษณ์ติดสายไฟกับเครื่องส่ง

• น้ําหนัก: 8.3 kg

• น้ําหนักการขนส่ง: 11 กิโลกรัม
