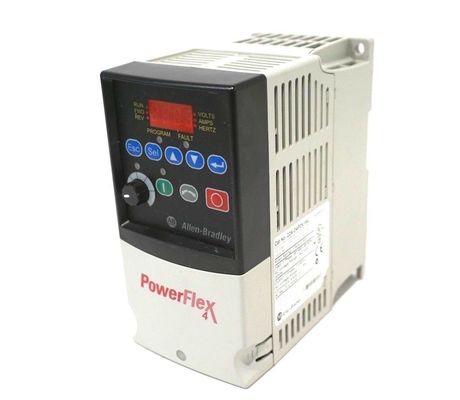

พาวเวอร์ฟเล็กซ์ 4 เครื่องขับคลื่นความถี่แปร 22A-D4P0N104

พิกัดกระแสลัดวงจรสูงสุด:
120V, 200…240V, 380…480V, 460…600V: ±10%
48…63 Hz
0.98 ตลอดช่วงความเร็ว

100,000 แอมแปร์สมมาตร
อินพุตควบคุม
ดิจิทัล
โหมด SRC (Source):

อนาล็อก
4…20 mA อนาล็อก:
0…10V DC อนาล็อก:
โพเทนชิโอมิเตอร์ภายนอก:
กระแสอินพุต = 6 mA
18…24V = เปิด, 0…6V = ปิด
0…6V = เปิด, 18…24V = ปิด

อิมพีแดนซ์อินพุต 250 โอห์ม
อิมพีแดนซ์อินพุต 100k โอห์ม
1…10k โอห์ม, ขั้นต่ำ 2 วัตต์
เอาต์พุตควบคุม – ตั้งโปรแกรมได้
เอาต์พุต
(รีเลย์แบบ C)

พิกัดความต้านทาน
เอาต์พุต Opto:
เอาต์พุตอนาล็อก:

พิกัดอุปนัย
30V DC, 50 mA
เอาต์พุตอนาล็อก :
3.0A ที่ 30V DC, 3.0A ที่ 125V AC, 3.0A ที่ 240V AC
30V DC, 50 mA
10 บิต, 0…10V, ขั้นต่ำ 1k โอห์ม

0.5A ที่ 30V DC, 0.5A ที่ 125V AC, 0.5A ที่ 240V AC
ไม่เหนี่ยวนำ
10 บิต, 4…20 mA, สูงสุด 525 โอห์ม
ฟิวส์และเบรกเกอร์วงจร
ประเภทฟิวส์ที่แนะนำ:
เบรกเกอร์วงจรที่แนะนำ:

เบรกเกอร์วงจร HMCP หรือเทียบเท่า
คุณสมบัติด้านการป้องกัน

การป้องกันมอเตอร์:
กระแสเกิน:


การรักษาพลังงานแบบไร้ข้อผิดพลาด:
การป้องกันโอเวอร์โหลด I2 t, 150% เป็นเวลา 60 วินาที, 200% เป็นเวลา 3 วินาที (ให้การป้องกัน Class 10)
ขีดจำกัดฮาร์ดแวร์ 200%, ความผิดพลาดทันที 300%
การรักษาขั้นต่ำคือ 0.5 วินาที – ค่าทั่วไปคือ 2 วินาที

100 มิลลิวินาที
การเบรกแบบไดนามิก
รวม IGBT เบรกภายในสำหรับทุกพิกัด
สภาพแวดล้อม


อุณหภูมิในการจัดเก็บ:

ความชื้นสัมพัทธ์:
แรงกระแทก (ขณะทำงาน):
การสั่นสะเทือน (ขณะทำงาน):
สูงสุด 1000 ม. (3300 ฟุต) โดยไม่ต้องลดพิกัด
–40 ถึง 85 องศาเซลเซียส (–40 ถึง 185 องศาฟาเรนไฮต์)
สำคัญ:

ห้ามติดตั้งไดรฟ์ในบริเวณที่มีบรรยากาศแวดล้อมมีก๊าซระเหยง่ายหรือ
ก๊าซ กลิ่นไอ หรือฝุ่นที่กัดกร่อน หากไดรฟ์จะไม่ได้ติดตั้งเป็นระยะเวลาหนึ่ง จะต้อง
จัดเก็บในบริเวณที่ไม่สัมผัสกับบรรยากาศที่กัดกร่อน 0 ถึง 95% ไม่ควบแน่น
15G สูงสุด 11 มิลลิวินาที (±1.0 มิลลิวินาที)
1G สูงสุด, 5 ถึง 2000 Hz
การควบคุม
ความแม่นยำของความถี่:
การควบคุมความเร็ว:

เร่ง/หน่วง:
โอเวอร์โหลดเป็นครั้งคราว:
การป้องกันโอเวอร์โหลดมอเตอร์อิเล็กทรอนิกส์:
อินพุตดิจิทัล: ภายใน ±0.05% ของความถี่เอาต์พุตที่ตั้งไว้
อินพุตอนาล็อก: ภายใน 0.5% ของความถี่เอาต์พุตสูงสุด
เอาต์พุตอนาล็อก: ±2% ของสเกลเต็ม, ความละเอียด 10 บิต


แบบเปิดพร้อมการชดเชยการลื่น: ±2% ของความเร็วพื้นฐานในช่วงความเร็ว 40:1. 1% ของความเร็วพื้นฐาน
ในช่วงความเร็ว 60:1
โหมดหยุดที่ตั้งโปรแกรมได้หลายโหมด รวมถึง – Ramp, Coast, DC-Brake, Ramp-to-Hold และ S Curve
เวลาเร่งและหน่วงที่ตั้งโปรแกรมได้อย่างอิสระสองค่า แต่ละเวลาสามารถตั้งโปรแกรมได้ตั้งแต่ 0…600
วินาที ในช่วงเพิ่มขึ้น 0.1 วินาที
ความสามารถโอเวอร์โหลด 150% นานสูงสุด 1 นาที, ความสามารถโอเวอร์โหลด 200% นานสูงสุด 3 วินาที
ให้การป้องกันโอเวอร์โหลดมอเตอร์ Class 10 ตามข้อ 430 ของ NEC และการป้องกันอุณหภูมิมอเตอร์เกิน
ตามข้อ 430.126 (A) (2) ของ NEC. UL 508C ไฟล์ 29572
คุณสมบัติของ
อินเวอร์เตอร์ PowerFlex 4
ไดรฟ์นี้มีอินเทอร์เฟซการสื่อสาร RS-485 ในตัว ซึ่งช่วยให้เข้ากันได้กับเครื่องมือ PC เครื่องมือ PC เหล่านี้สามารถช่วยช่างเทคนิคในการตรวจสอบ แก้ไขปัญหา และตั้งโปรแกรมไดรฟ์ เครื่องมือ PC เหล่านี้รวมถึงซอฟต์แวร์ Drive Explorer และ DriveTools SP ไดรฟ์ 22A-D4P0N104 มีความเร็วรอบมอเตอร์ที่ทรงพลังและการออกแบบที่ประหยัดพื้นที่ ทำให้เหมาะสำหรับการควบคุมความเร็วระดับเครื่องจักร ไดรฟ์นี้มีแรงดันไฟฟ้าอินพุต 3 เฟส 380 ถึง 480 โวลต์ AC, พิกัดกำลัง 4 แอมแปร์ และการกระจายกำลังโดยรวมประมาณ 70 วัตต์ นอกจากนี้ โมดูล 22A-D4P0N104 ยังให้กำลังขับ 2 แรงม้า หรือ 1.5 กิโลวัตต์
