| ขั้นต่ำ: | 1 |
| ราคา: | โปร่ง |
| การบรรจุแบบมาตรฐาน: | กล่อง |
| ระยะเวลาการจัดส่ง: | ตามคำขอร้อง |
| วิธีการจ่ายเงิน: | T/T |
| ความสามารถในการจัดหา: | 100+ชิ้น+ในสต็อก |
ระยะเวลาคาด: 12 - 16 สัปดาห์
ผู้ผลิต: Bently Nevada
หมายเลขสินค้า : 990-05-50-02-00
ประเภทสินค้า: 990 เครื่องส่งสั่น
ประเทศ ที่ มา: สหรัฐอเมริกา
สามารถเพิ่มประกาศนียบัตรพื้นที่ (COO)
ตัวเลือกขนาดเต็ม: 05 = 0-5 mils pp (0-125 μm pp)
ตัวเลือกความยาวของระบบ: 50 = 5.0 เมตร (16.4 ฟุต)
ตัวเลือกการติดตั้ง: 02 = สกรูฝา
ตัวเลือกการอนุมัติของหน่วยงาน: 00 = ไม่จําเป็น
Input: ยอมรับ 1 3300 NSv Proximity Probe ที่ไม่ติดต่อและสายต่อ
พลังงาน: จําเป็นต้อง +12 ถึง +35 Vdc ในการเข้าที่ปลายตัวตัวส่ง
อุณหภูมิการทํางาน: -35 C ถึง +85 C (-31 F ถึง +185 F)
อุณหภูมิในการเก็บรักษา: -51 C ถึง +100 C (-60 F ถึง +212 F)
น้ําหนักการขนส่ง: 1.5 กิโลกรัม

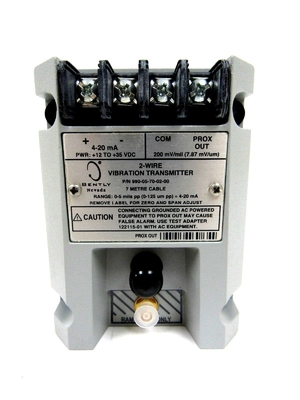

เครื่องส่งสั่นสะเทือน 990 เป็นที่สําคัญสําหรับผู้ผลิตอุปกรณ์เดิม (OEM) ของเครื่องปัดอากาศหลุดศูนย์กลางหรือปั๊มขนาดเล็ก, มอเตอร์,หรือพัดลมที่ชอบให้สัญญาณสั่นสะเทือนสัดส่วนง่ายๆ 4 ถึง 20 mA เป็นข้อมูลเข้าสู่ระบบควบคุมเครื่องจักรของพวกเขาเครื่องส่งเป็นเครื่อง 2 สายที่ใช้พลังลุป (loop powered device) ที่รับข้อมูลจากเครื่องตรวจสอบความใกล้ชิด 3300 NSv* และสายขยายที่สอดคล้อง (มีให้เลือกในระบบความยาว 5 m และ 7 m)
| หน่วยงาน | ยอมรับ 1 3300 NSv Proximity Probe ที่ไม่ติดต่อและสายต่อ |
| พลัง | จําเป็นต้อง +12 ถึง +35 Vdc เข้าที่ปลายตัวตัวส่ง |
|
สัญญาณ 4 ถึง 20 mA ผลิต |
4 ถึง 20 mAdc มากกว่าช่วงขนาดเต็มที่กําหนดในระบบ 2 สาย |
|
4 ถึง 20 mA ลุป ความถูกต้อง |
ภายใน ± 1.5% มากกว่าช่วงขนาดเต็มที่กําหนด ความแม่นยําถูกระบุจากสัญญาณการเข้า TEST ไปยังความแรงดันที่วัดผ่านความต้านทานวงจร 250 |
| ช่องว่างซอนด์ | โซนบ์ต้องมีช่องว่างระหว่าง 0.5 และ 1.75 มิลลิเมตร (20 และ 55 มิลลิเมตร) จากเป้าหมายเพื่อให้แน่ใจว่าระยะขนาดเต็ม |
|
วงจรสูงสุด ความต้านทาน |
1,000 รวมถึงเคเบิลที่ 35 Vdc |
| การจํากัดปัจจุบัน | 23 mA เป็นปกติ |
| 0 และสเปน | การปรับภายนอกที่ไม่ปฏิสัมพันธ์กัน |
|
ไม่โอเค/สัญญาณ การพ่ายแพ้ |
การออกสัญญาณจะลดลงต่ํากว่า 3.6 mA ภายใน 100 μs หลังจากสถานการณ์ Not OK เกิดขึ้น การออกสัญญาณจะกลับมาภายใน 2-3 วินาทีหลังจากสถานการณ์ Not OK ถอนออก |
| ป้องกันการเปิดไฟ | การออกสัญญาณคงอยู่ที่ต่ํากว่า 3.6 mA (ไม่โอเค) เป็นเวลา 2 ถึง 3 วินาทีหลังจากที่ใช้พลังงาน. เป้าหมายคือการแจ้งสัญญาณว่าอุปกรณ์ยังไม่พร้อม.K. |
|
เซ็นเซอร์ใกล้ชิด ผลิต |
เหมาะสมกับอุปกรณ์ทดสอบแบบพกพาที่ไม่ติดดิน เมื่อใช้อุปกรณ์ทดสอบที่ติดดินที่ใช้พลังงาน AC ใช้เครื่องปรับทดสอบ 122115-01 เพื่อแยกสัญญาณ |
| อัตราต่อต้านการออก | Prox Out มีอุปสรรคการออก 10 kW ที่ปรับขนาดสําหรับภาระ 10 M |
|
Prox Out Linear การออกแบบแบบเส้น ระยะทาง |
1.4 มิลลิเมตร (55 มิล) เริ่มต้นที่ประมาณ 0.25 มิลลิเมตร (10 มิล) จากพื้นผิวเป้าหมาย |
|
โปรแกรมออก ขนาดเพิ่มขึ้น ปัจจัย |
7.87 mV/μm (200 mV/mil) ± 6.5% แบบรวมถึงความผิดพลาดในการแลกเปลี่ยนเมื่อวัดในขั้นตอน 0.25 mm (10 mils) ผ่านช่วงเส้นตรงโดยใช้เครื่องพัดลม 30 mm (1.2 นิ้ว) เป้าหมาย กรณีที่เลวร้ายที่สุด 7.87 mV/μm ± 10% ระดับเสียงทั่วไป: 50 mV/pp |
| ความมั่นคงของอุณหภูมิ | ตัวประกอบขนาดเพิ่มขึ้นอยู่ในระยะ ± 10% ของ 7.87 mV/μm (200 mV/มิล) จาก 0 C ถึง +70 C (+ 32 F ถึง + 158 F) |
เซนเซอร์ใกล้เคียงที่บูรณาการ ไม่ต้องการหน่วยภายนอก
โทรศัพท์ PROX OUT และ COM ที่ไม่แยกกัน บวกเครื่องเชื่อมโคเอชเชียล
เครื่องวัดศูนย์และสเปนที่ไม่ปฏิกิริยา
พินการเข้าทดสอบเพื่อตรวจสอบการออกสัญญาณวงจรอย่างรวดเร็ว
ไม่โอเค / สายวงจรการล้มเหลวสัญญาณ ป้องกันการออกสูงหรือสัญญาณเตือนเท็จ
สร้างในถังสําหรับสภาพแวดล้อมที่มีความชื้นสูง (สูงสุด 100% การปรับความชื้น)
