| ขั้นต่ำ: | 1 |
| ราคา: | โปร่ง |
| การบรรจุแบบมาตรฐาน: | กล่อง |
| ระยะเวลาการจัดส่ง: | ตามคำขอร้อง |
| วิธีการจ่ายเงิน: | T/T |
| ความสามารถในการจัดหา: | 100+ชิ้น+ในสต็อก |

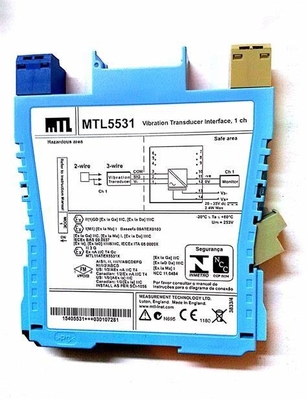

ผู้ผลิต: เครื่องมือ MTL
หมายเลขสินค้า : MTL5531
ประเภทของสินค้า: อินเตอร์เฟซเครื่องแปลงสั่น
จํานวนช่อง: หนึ่ง
ประเภทเซ็นเซอร์: เครื่องแปลงสั่น 2 หรือ 3 สาย
ตําแหน่งของแหล่งสัญญาณ: เขต 0 IIC T4?? 6 พื้นที่อันตราย หากได้รับการรับรองอย่างเหมาะสม Div. 1, กลุ่ม A ตําแหน่งอันตราย
การเข้าพื้นที่อันตราย: อุปสรรคการเข้า (ปลาย 2 & 3): 10k?
กระแสไฟฟ้าของเครื่องแปลง 2 สาย: 3.3mA (นาม) สําหรับเซนเซอร์ 2 สาย, ผู้ใช้สามารถเลือกโดยสวิทช์
ระยะสัญญาณ: ขั้นต่ํา 20V, ขั้นสูง 0.5V
ความแม่นยําในการถ่ายทอด DC ที่ 20 °C: <±50mV
ตัวแสดงไฟ LED: สีเขียว = การแสดงพลังงาน
โวลเตชั่นไฟฟ้า: 20 ~ 35V dc
การบริโภคกระแสไฟฟ้าสูงสุด (10mA ความจุของตัวแปลง): 65mA ที่ 24V
การสูญเสียพลังงานสูงสุดภายในหน่วย: 1.33W
น้ําหนัก: 0.11 kg
MTL 5531 ย้ําสัญญาณจากเซ็นเซอร์สั่นในพื้นที่อันตราย, ให้ผลิตสําหรับระบบติดตามในที่ปลอดภัย
พื้นที่อินเตอร์เฟซเป็นที่สอดคล้องกับ 3 สายวงเวียนกระแสปัจจุบันตรวจสอบและ accelerometers หรือ 2 สายการตรวจจับกระแสปัจจุบัน; การเลือกคือ
ผลิตโดยเครื่องสวิทช์ด้านข้างของโมดูล
| ประเภทเซ็นเซอร์ | เครื่องแปลงสั่น 2 หรือ 3 สาย |
| ตําแหน่งของแหล่งสัญญาณ |
โซน 0 IIC พื้นที่อันตราย T4?? 6 หากได้รับการรับรองอย่างเหมาะสม ดิวิชั่น 1 สถานที่อันตรายกลุ่ม A |
| การเข้าพื้นที่อันตราย |
อุปทานการเข้า (ปลาย 2 & 3): 10kΩ |
| กระแสไฟฟ้าเครื่องแปลง 2 สาย | 3.3mA (นาม) สําหรับเซนเซอร์ 2 สาย, ผู้ใช้สามารถเลือกโดยสวิทช์ |
| ระยะสัญญาณ | ขั้นต่ํา 20V, ขั้นต่ํา 0.5V |
| ความแม่นยําในการถ่ายทอด DC ที่ 20 °C | < ± 50mV |
| ความแม่นยําในการถ่ายทอด AC ที่ 20 °C |
0Hz ถึง 1kHz: ± 1% 1kHz ถึง 10kHz: 5% ถึง + 1% 10kHz ถึง 20kHz: 10% ถึง + 1% |
| คออฟเฟกชั่นอุณหภูมิ |
± 50ppm/°C (10 ถึง 65°C) ± 100ppm/°C (≥ 20 ถึง 10°C) |
| ความกว้างแบนด์เวทของแรงดัน | 3dB ในระดับ 47kHz (ทั่วไป) |
| การตอบสนองระยะ |
< 14μs เท่ากับ: ∆1° ที่ 200Hz ∆3° ในระดับ 600Hz ₹5° ในระดับ 1kHz 50 องศาที่ 10kHz ¥ 100 ° ในระดับ 20kHz |
| อุปทานการออกของพื้นที่ปลอดภัย | <20Ω |
| ความดันไฟฟ้า | 20 ถึง 35V dc |
| คําอธิบายความปลอดภัย |
สถานี 3 ถึง 1 Uo=26.6V Io=94mA Po=0.66W Um = 253V rms หรือ dc สถานีบิน 3 ถึง 2 อุปกรณ์ที่ไม่เก็บพลังงาน ≤1.5V, ≤0.1A และ ≤25mW |
| หมายเหตุ |
ดูคู่มือการใช้งานสําหรับคําแนะนําเกี่ยวกับการติดตั้ง ของโมดูลเหล่านี้ เนื่องจากการสูญเสียพลังงานสูง อุณหภูมิสําหรับโมดูลเหล่านี้เมื่อติดตั้งในแนวราบ แนวทางคือ: • แพ็คปิด 45°C • ขั้นต่ํา 10 มิลลิเมตร ระยะห่าง 55 °C |
