| ขั้นต่ำ: | 1 |
| ราคา: | โปร่ง |
| การบรรจุแบบมาตรฐาน: | กล่อง |
| ระยะเวลาการจัดส่ง: | ตามคำขอร้อง |
| วิธีการจ่ายเงิน: | T/T |
| ความสามารถในการจัดหา: | 100+ชิ้น+ในสต็อก |

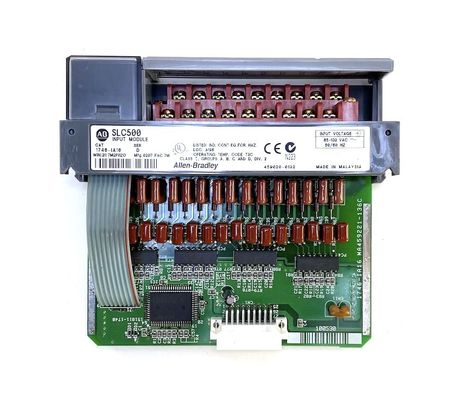

1746-IA16 เป็นโมดูลอินพุต AC ที่เข้ากันได้สำหรับการใช้งานเป็นส่วนประกอบของแพลตฟอร์มคอนโทรลเลอร์ SLC 500 โมดูลอินพุตนี้มีสิบหก (16) ช่องสัญญาณที่รับช่วงแรงดันสัญญาณ AC ได้ตั้งแต่ 85-132 VAC
โมดูลอินพุตเป็นส่วนประกอบที่จำเป็นของคอนโทรลเลอร์ลอจิกโปรแกรม (PLC) ใดๆ เนื่องจากเป็นอินเทอร์เฟซแบบเรียลไทม์กับอุปกรณ์แบบไม่ต่อเนื่องในกระบวนการ มันแสดงสถานะจริงของอุปกรณ์ส่งสัญญาณเพื่ออ้างอิงสำหรับคอนโทรลเลอร์ในการประมวลผลลอจิก ระบบ PLC ส่วนใหญ่ดำเนินการสแกนอินพุตเป็นระยะหลักในการเรียกใช้โปรแกรมผู้ใช้ หากไม่ตรวจพบสัญญาณอินพุต คอนโทรลเลอร์จะไม่มีข้อมูลอ้างอิงในการเรียกใช้โปรแกรม
โมดูลอินพุต AC นี้มีขั้วต่อยี่สิบ (20) ขั้ว ขั้วต่อทั้งหมดถูกใช้งาน โดยขั้วต่อ 18 และ 19 ทำหน้าที่เป็นขั้วร่วมที่เชื่อมต่อภายใน บล็อกขั้วต่อของโมดูลนี้สามารถถอดออกได้ ทำให้สามารถเปลี่ยนโมดูลอินพุตได้โดยไม่ต้องต่อสายอินพุตใหม่
มีพารามิเตอร์ที่ปรับได้เพื่อปรับการทำงานของโมดูลให้เหมาะสม ไม่มีการจำกัดในการติดตั้ง 1746-IA16 ตราบใดที่แชสซีมีสล็อตว่างสำหรับการติดตั้ง โมดูลนี้สามารถติดตั้งในคอนโทรลเลอร์แบบฮาร์ดแวร์คงที่หรือแบบโมดูลาร์ ทั้งแบบติดตั้งภายในหรือในแร็คส่วนขยาย
โมดูลนี้อยู่ในกลุ่มโมดูลอินพุต AC ของ SLC 500 ที่มีหมวดหมู่แรงดันไฟฟ้าปฏิบัติการ 100-120VAC สำหรับการทำงานที่แรงดัน 200/240VAC หมายเลขชิ้นส่วนที่เทียบเท่าคือ 17460IM16 โมดูลทั้งสองไม่มีวงจรป้องกันภายใน อุปกรณ์อินพุต AC ใดๆ ที่จะต่อเข้ากับโมดูลนี้จะต้องเข้ากันได้กับกระแสไฟกระชากอินพุตของวงจร SLC 500
1746-IA16 มีน้ำหนัก 0.34 กก. และมีขนาด 5 x 2 x 6 (13 ซม. x 5 ซม. x 15 ซม.) โมดูลคอนโทรลเลอร์มีกำลังไฟ 0.27 วัตต์ต่อจุด โดยมีค่าต่ำสุด 0.425 วัตต์ และรวมทั้งหมด 4.8 วัตต์ โมดูลมีหมวดหมู่แรงดันสัญญาณอินพุต AC 100 – 120V AC พร้อม 16 จุดต่อขั้วร่วม และ 16 อินพุต 1746-IA16 เป็นแอปพลิเคชันอินพุตอเนกประสงค์ การติดตั้งเป็นแบบแชสซีและมี 16 ช่องสัญญาณ ช่วงแรงดันไฟฟ้าปฏิบัติการอยู่ที่ 85 – 132V AC สัญญาณอินพุต เป็นโมดูลอินพุต AC ดิจิทัล 16 ช่องสำหรับคอนโทรลเลอร์โปรแกรมได้ แรงดันไฟฟ้าปฏิบัติการคือ 85 – 132V AC ที่ความถี่ปฏิบัติการ 47 – 63 Hz การใช้กระแสไฟแบ็คเพลนที่ 5V DC คือ 0.085 mA และ 0.0 A ที่ 24V DC
สัญญาณสำหรับหน่วงเวลาเปิด (ON-delay) สูงสุดที่ 35 ms และสัญญาณสำหรับหน่วงเวลาปิด (OFF-delay) สูงสุดที่ 45 ms ในขณะที่แรงดันไฟฟ้าสถานะปิดสูงสุดถึง 30V AC และกระแสไฟฟ้าสถานะปิด 2 mA กระแสอินพุตที่ 120V AC คือ 12 mA โดยทั่วไป 1746-IA16 มีระยะเวลากระแสไฟกระชากสูงสุดถึง 500 ไมโครวินาที และกระแสไฟกระชากสูงสุด 0.8 mA
|
|
