| ขั้นต่ำ: | 1 |
| ราคา: | โปร่ง |
| การบรรจุแบบมาตรฐาน: | กล่อง |
| ระยะเวลาการจัดส่ง: | ตามคำขอร้อง |
| วิธีการจ่ายเงิน: | T/T |
| ความสามารถในการจัดหา: | 100+ชิ้น+ในสต็อก |
คําอธิบาย: โมดูลผลิต Allen-Bradley 1771-OJ เป็นโมดูลขยายผลิตแรงกระแทกจาก Allen-Bradley/Rockwell Automation PLC 5 ซีรี่ย์มันมาพร้อมกับแขนสายไฟสนามที่รู้จักกันว่าแขนสายไฟสนาม Allen-Bradley 1771-WBโมดูลการขยายผลผลิตกระแทก 1771-OJ สามารถใช้ได้พร้อมกับโมดูลควบคุม stepper และแขนสายไฟสนามเพื่อสร้างสรรค์การตั้งตําแหน่งมอเตอร์ stepper อย่างสมบูรณ์แบบยาวถึง 3 มูลูลพูลซ์อัพเดทเอ็กซ์แพนเดอร์เช่นมูลูล 1771-OJ สามารถควบคุมโดยโมดูลควบคุม stepper เดียวกันโมดูลขยายผลิตแรงกระแทก 1771-OJ ได้ถูกออกแบบมาเพื่อใช้ในแอปพลิเคชั่นเครื่องจักร 1 แกน

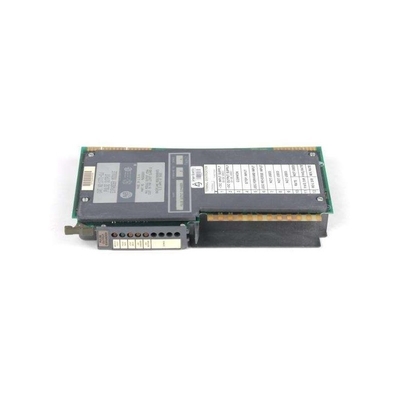

The 1771-OJ PLC 5 Pulse Output Expander Module by Allen-Bradley is a component of the Stepper Motor Positioning Assembly which provides programmable control of the stepper motor of the programmable controller and provides modular expansion of axes from 1 to 3 axis per I/O chassis. The expander module draws 800mA at 5V DC backplane current and it uses an auxiliary power supply with a power rating of +5-30V DC at 340mA (max) with a peak-to-peak ripple less than the specified value for the stepper translator1771-OJ รองรับ 2 รูปแบบการเข้า (JUG และ STOP) โดยมีเวลาความช้าของสัญญาณการเข้า 35-120ms จาก 1 แกนผ่าน 3 แกนในรูปแบบ JUG และสัญญาณคือความช้า 250ms ในรูปแบบ STOP
1771-OJ มีระยะความดัน 1.0V (สูง) และ 0.8V DC (สภาพต่ํา) และมีตัวต่อการดึง 1.6 กิโลโอมภายใน, โมดูลเข้ากันได้กับ Open Collector Logic Devices.มันมีปัจจุบันสูงสุดในสภาพ ON 2.3mA ต่อการเข้าที่ 5V DC และ 18.6mA ที่ 30V DC และระยะความแรงดันออก - 2.6V DC (สูง) และ + 0.7V DC (ต่ํา) ที่กระแสการออก 100mA และกระแสการออกสูงสุดของโมดูลคือ 100mA1771-OJ มี 0.6ms ช่วงเวลาการขึ้น/ลงในกรณีที่เลวร้ายที่สุดที่กระแสไฟฟ้าสูงสุด 100mA และมีวงจรการทํางาน 50%โมดูลใช้สายทองแดง 40 ฟุต Belden 8771 ที่มีสายเดียวต่อปลาย และมันถูกเชื่อมต่อกับ I / O backplane โดยการใส่สายเชื่อมระหว่างพิน 8 และ 10 และพิน 22 และ 24ระยะอุณหภูมิการทํางานของ 1771-OJ อยู่ในระยะ 0-60 0C กับความชื้นที่ไม่ทําให้เกิดความหนาแน่น 5-95% และโมดูลได้รับการรับรอง CE, CSA, UL และ C-TICK
|
|
| ขั้นต่ำ: | 1 |
| ราคา: | โปร่ง |
| การบรรจุแบบมาตรฐาน: | กล่อง |
| ระยะเวลาการจัดส่ง: | ตามคำขอร้อง |
| วิธีการจ่ายเงิน: | T/T |
| ความสามารถในการจัดหา: | 100+ชิ้น+ในสต็อก |
คําอธิบาย: โมดูลผลิต Allen-Bradley 1771-OJ เป็นโมดูลขยายผลิตแรงกระแทกจาก Allen-Bradley/Rockwell Automation PLC 5 ซีรี่ย์มันมาพร้อมกับแขนสายไฟสนามที่รู้จักกันว่าแขนสายไฟสนาม Allen-Bradley 1771-WBโมดูลการขยายผลผลิตกระแทก 1771-OJ สามารถใช้ได้พร้อมกับโมดูลควบคุม stepper และแขนสายไฟสนามเพื่อสร้างสรรค์การตั้งตําแหน่งมอเตอร์ stepper อย่างสมบูรณ์แบบยาวถึง 3 มูลูลพูลซ์อัพเดทเอ็กซ์แพนเดอร์เช่นมูลูล 1771-OJ สามารถควบคุมโดยโมดูลควบคุม stepper เดียวกันโมดูลขยายผลิตแรงกระแทก 1771-OJ ได้ถูกออกแบบมาเพื่อใช้ในแอปพลิเคชั่นเครื่องจักร 1 แกน
The 1771-OJ PLC 5 Pulse Output Expander Module by Allen-Bradley is a component of the Stepper Motor Positioning Assembly which provides programmable control of the stepper motor of the programmable controller and provides modular expansion of axes from 1 to 3 axis per I/O chassis. The expander module draws 800mA at 5V DC backplane current and it uses an auxiliary power supply with a power rating of +5-30V DC at 340mA (max) with a peak-to-peak ripple less than the specified value for the stepper translator1771-OJ รองรับ 2 รูปแบบการเข้า (JUG และ STOP) โดยมีเวลาความช้าของสัญญาณการเข้า 35-120ms จาก 1 แกนผ่าน 3 แกนในรูปแบบ JUG และสัญญาณคือความช้า 250ms ในรูปแบบ STOP
1771-OJ มีระยะความดัน 1.0V (สูง) และ 0.8V DC (สภาพต่ํา) และมีตัวต่อการดึง 1.6 กิโลโอมภายใน, โมดูลเข้ากันได้กับ Open Collector Logic Devices.มันมีปัจจุบันสูงสุดในสภาพ ON 2.3mA ต่อการเข้าที่ 5V DC และ 18.6mA ที่ 30V DC และระยะความแรงดันออก - 2.6V DC (สูง) และ + 0.7V DC (ต่ํา) ที่กระแสการออก 100mA และกระแสการออกสูงสุดของโมดูลคือ 100mA1771-OJ มี 0.6ms ช่วงเวลาการขึ้น/ลงในกรณีที่เลวร้ายที่สุดที่กระแสไฟฟ้าสูงสุด 100mA และมีวงจรการทํางาน 50%โมดูลใช้สายทองแดง 40 ฟุต Belden 8771 ที่มีสายเดียวต่อปลาย และมันถูกเชื่อมต่อกับ I / O backplane โดยการใส่สายเชื่อมระหว่างพิน 8 และ 10 และพิน 22 และ 24ระยะอุณหภูมิการทํางานของ 1771-OJ อยู่ในระยะ 0-60 0C กับความชื้นที่ไม่ทําให้เกิดความหนาแน่น 5-95% และโมดูลได้รับการรับรอง CE, CSA, UL และ C-TICK
