| ขั้นต่ำ: | 1 |
| ราคา: | โปร่ง |
| การบรรจุแบบมาตรฐาน: | กล่อง |
| ระยะเวลาการจัดส่ง: | ตามคำขอร้อง |
| วิธีการจ่ายเงิน: | T/T |
| ความสามารถในการจัดหา: | 100+ชิ้น+ในสต็อก |

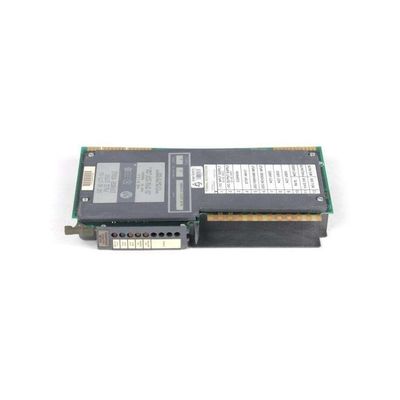

คำอธิบาย: โมดูลเอาต์พุต 1771-OJ เป็นโมดูลขยายเอาต์พุตพัลส์จากซีรีส์ / PLC 5 มาพร้อมกับแขนต่อสายภาคสนามที่เรียกว่าแขนต่อสายภาคสนาม 1771-WB โมดูลขยายเอาต์พุตพัลส์ 1771-OJ สามารถใช้ร่วมกับโมดูลควบคุมสเต็ปเปอร์และแขนต่อสายภาคสนามเพื่อสร้างชุดประกอบการวางตำแหน่งมอเตอร์สเต็ปเปอร์ที่สมบูรณ์ โมดูลขยายเอาต์พุตพัลส์สูงสุด 3 โมดูลเช่นโมดูล 1771-OJ สามารถควบคุมได้โดยโมดูลควบคุมสเต็ปเปอร์เดียวกัน โมดูลขยายเอาต์พุตพัลส์ 1771-OJ ถูกออกแบบมาเพื่อใช้ในการใช้งานเครื่องจักรแบบ 1 แกน
โมดูลขยายเอาต์พุตพัลส์ PLC 5 รุ่น 1771-OJ เป็นส่วนประกอบของชุดประกอบการวางตำแหน่งมอเตอร์สเต็ปเปอร์ ซึ่งให้การควบคุมมอเตอร์สเต็ปเปอร์ของตัวควบคุมที่ตั้งโปรแกรมได้ และให้การขยายแกนแบบโมดูลาร์ตั้งแต่ 1 ถึง 3 แกนต่อแชสซี I/O โมดูลขยายใช้กระแสแบคเพลน 800mA ที่ 5V DC และใช้แหล่งจ่ายไฟเสริมที่มีกำลังไฟ +5-30V DC ที่ 340mA (สูงสุด) โดยมีริปเปิลแบบพีคต่อพีคน้อยกว่าค่าที่ระบุสำหรับตัวแปลงสเต็ปเปอร์ 1771-OJ รองรับโหมดอินพุต 2 โหมด (JUG และ STOP) โดยมีเวลาหน่วงสัญญาณอินพุต 35-120ms จาก 1 แกนถึง 3 แกนในโหมด JUG และสัญญาณจะหน่วงเวลา 250ms ในโหมด STOP
1771-OJ มีช่วงแรงดันไฟฟ้า 1.0V (สูง) และ 0.8V DC (สถานะต่ำ) และมีตัวต้านทานดึงภายใน 1.6 กิโลโอห์ม โมดูลเข้ากันได้กับอุปกรณ์ตรรกะแบบ Open Collector มีกระแสไฟ ON-state สูงสุด 2.3mA ต่ออินพุตที่ 5V DC และ 18.6mA ที่ 30V DC และช่วงแรงดันเอาต์พุต -2.6V DC (สูง) และ +0.7V DC (ต่ำ) ที่กระแสเอาต์พุต 100mA และกระแสเอาต์พุตสูงสุดของโมดูลคือ 100mA 1771-OJ มีเวลาขึ้น/ลงที่แย่ที่สุด 0.6ms ที่กระแสสูงสุด 100mA และมีรอบการทำงานของพัลส์ 50% โมดูลใช้สายทองแดงตีเกลียว Belden 8771 ขนาด 40 ฟุต โดยใช้สายไฟหนึ่งเส้นต่อขั้ว และมีการระบุตำแหน่งบนแบคเพลน I/O โดยการเสียบแถบขั้วต่อระหว่างพิน 8 และ 10 และพิน 22 และ 24 ช่วงอุณหภูมิการทำงานของ 1771-OJ คือ 0-60 0C ที่ความชื้นไม่ควบแน่น 5-95% และโมดูลได้รับการรับรอง CE, CSA, UL และ C-TICK
|
|
