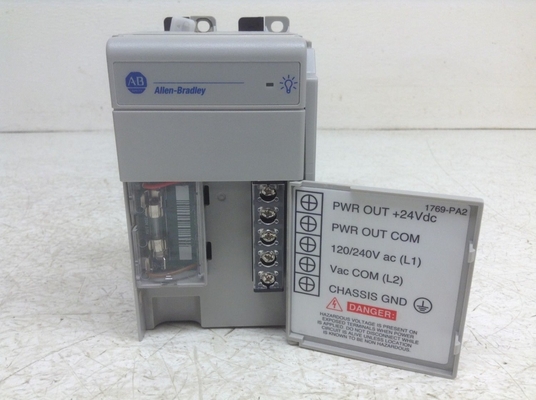

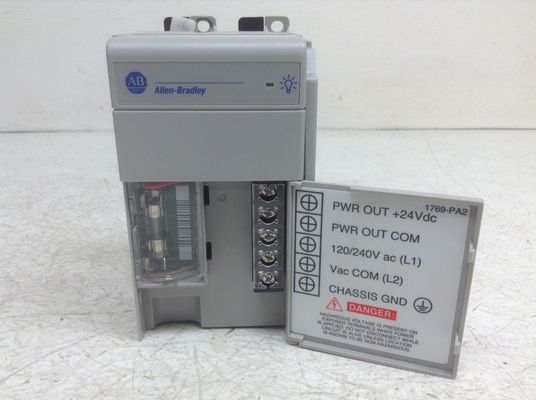

1769-PA2 CompactLogix ALLEN BRADLEY โมดูลพลังงาน

คําอธิบาย: Allen-Bradley 1769-PA2 เป็นเครื่องเชื่อมพลังงาน 1769 CompactLogix เครื่องเชื่อมพลังงานนี้มีระยะความดันการเข้า 85 265VAC ใช้งานในระยะความดันการเข้า 120V/220V ACมันมีความสามารถในปัจจุบันของ 2.0A ที่ 5.0V และ 0.8A ที่ 24VDC

อัลเลน-บราดลีย์ 1769-PA2 เป็นเครื่องพลังงาน I/O CompactLogix ซึ่งใช้เป็นเครื่องพลังงาน I/O โดยหลักแล้วมันมอบพลังงานให้กับโมดูลที่ติดตั้งอยู่ทั้งสองทิศทางของโมดูลที่ติดตั้งไว้กับระบบโดยพิจารณาความไกลที่ต้องการ Power Supply rating.

เมื่อติดตั้งตามการประกอบตัวควบคุม CompactLogix Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysสามารถติดตั้งโมดูลได้ถึง 8 1769 โมดูล ในทั้งสองด้านของเครื่องไฟฟ้านี้

ระยะความแรงกดไฟเข้าที่จําเป็นสําหรับเครื่องพลังงานนี้คือ 85-265VAC กับความถี่ 47-63 Hz. มันมีกําลังปัจจุบัน 2.0A ที่ 5VDC และ 0.8A ที่ 24VDC.โมดูลนี้ได้รับการออกอํานวยความพร้อมด้วยไฟฟิวส์ภายในที่สามารถเปลี่ยนกับ Wickmann 19195-3.15A หรือ Littelfuse 02183.15MXP

พลังงานนี้มีขนาด 118 x 70 x 87 มิลลิเมตร (4.65 x 2.76 x 3.43 นิ้ว) และน้ําหนักประมาณ 525 กรัม (1.16 ปอนด์)โมดูลพลังงานนี้ยังรองรับการติดตั้งกับ DIN หรือตรงกับแผ่นติดตั้ง.

พลังงานไฟฟ้านี้ได้รับการรับรองจาก UL สําหรับสถานที่อันตรายระดับ 1 กลุ่ม 2 กลุ่ม A,B,C,D และได้รับการรับรองจาก UL สําหรับสหรัฐอเมริกาและแคนาดา ดู UL File E10314, Australian Radiocommunications Act ซึ่งตรงกับ:AS/NZS CISPR 11; การออกอากาศอุตสาหกรรมและสหภาพยุโรป 2004/108/EC EMC

1769-PA2 เป็นเครื่องพลังงาน 1769 CompactLogix ผลิตโดย Allen-Bradley เครื่องพลังงานนี้มีความจุของ 0.8A ที่ 24 VDC

เมื่อติดตั้งอัลเลน-บราดลีย์ 1769-PA2 ช่องว่างที่อยู่ใกล้เคียง 50 มิลลิเมตร ต้องทิ้งระหว่างมันและอุปกรณ์ใกล้เคียงเพื่อให้มันอากาศอย่างถูกต้องเมื่อติดตั้งโมดูลพลังงานให้แน่ใจว่า ไม่มีรังสีสแตติก, รังสี UV หรือขยะจะสัมผัสโมดูลระหว่างการติดตั้งหรือการใช้งานต้องหลีกเลี่ยงความร้อนเกิน เพราะมันอาจทําให้เกิดความเสียหายต่อโหลดพลังงานทั้งหมดเมื่ออุณหภูมิแวดล้อมสูงเกินไป ต้องใช้วิธีอากาศหลายวิธี โมดูล 1769-PA2 เป็นเครื่องพลังงานเปิดที่ไม่มีห้อง
แอนเลน-บราดลีย์ 1769-PA2 แหล่งไฟฟ้ายังสามารถติดตั้งบน DIN รีลได้ สิ่งสําคัญที่จะต้องสังเกตเมื่อติดตั้งโหลดไฟฟ้านี้คือมันจําเป็นต้องติดดินเมื่อเชื่อมต่อโมดูล, สาย 14 AWG ต้องใช้และสายต้องถูกรักษาให้สั้นที่สุดเท่าที่เป็นไปได้ สายที่แนะนําคือสายทองแดงที่มีความต้านทานอย่างน้อย 90 องศาเซลเซียส It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airถ้ามันถูกใช้ในห้องพัก, การใช้เครื่องปรับอากาศถูกแนะนําที่จะต่อต้านความร้อนรอบ ๆ ห้องพัก.อัลเลน-บราดลีย์ 1769-PA2 พื้นที่เชื่อมต่อพลังงานขยาย I / O รวมถึงไฟฟิวส์ที่ให้ความคุ้มกันต่อการเปลี่ยนแปลงสายผิดปกติและกระแสวงจรสั้นโมดูล 1769-PA2 ใช้พลังงาน 120-240 โวลต์ จากพลังงานเข้า AC ในความถี่ระหว่าง 47 และ 63 Hertz พลังงานนี้มีน้ําหนักเพียง 2 ปอนด์และมีขนาดเพียง 8 x 8 x 5 นิ้วทําให้มันง่ายต่อการส่ง.
