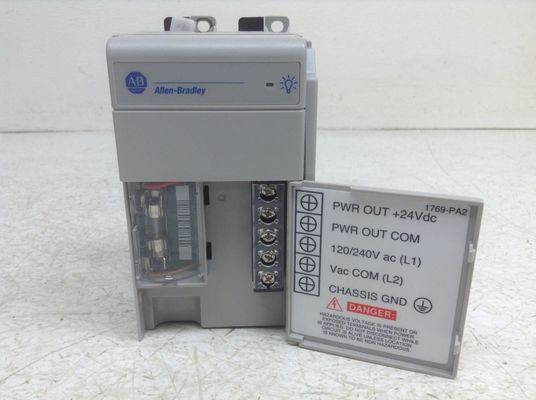

1769-PA2 CompactLogix โมดูลพลังงาน

คำอธิบาย: 1769-PA2 เป็นแหล่งจ่ายไฟ CompactLogix 1769 แหล่งจ่ายไฟนี้มีช่วงแรงดันไฟฟ้าอินพุต 85 – 265VAC ทำงานที่แรงดันไฟฟ้าอินพุตปกติ 120V/220V AC มีความจุ 2.0A ที่ 5.0V และ 0.8A ที่ 24VDC

1769-PA2 เป็นแหล่งจ่ายไฟ I/O ของ CompactLogix แหล่งจ่ายไฟนี้ส่วนใหญ่ใช้เป็นแหล่งจ่ายไฟ I/O ติดตั้งในชุด CompactLogix หรือไปยังกลุ่ม I/O ส่วนขยาย ให้พลังงานแก่โมดูลที่เชื่อมต่ออยู่ทั้งสองทิศทางของโมดูลที่ติดตั้งในระบบ โดยคำนึงถึงระดับระยะห่างของแหล่งจ่ายไฟที่ต้องการ

เมื่อติดตั้งร่วมกับชุดควบคุม CompactLogix โมดูล Compact I/O อาจติดตั้งได้ทั้งสองด้านของแหล่งจ่ายไฟ เนื่องจากแหล่งจ่ายไฟสามารถจ่ายไฟได้ทั้งสองทิศทาง และระดับระยะห่างของแหล่งจ่ายไฟก็สามารถนับได้ทั้งสองทาง สามารถติดตั้งโมดูล 1769 ได้สูงสุดแปด (8) โมดูลทั้งสองด้านของแหล่งจ่ายไฟนี้

ช่วงแรงดันไฟฟ้าอินพุตที่ต้องการสำหรับแหล่งจ่ายไฟนี้คือ 85-265VAC ที่ความถี่ 47-63 Hz มีความจุ 2.0A ที่ 5VDC และ 0.8A ที่ 24VDC โมดูลนี้มีฟิวส์ภายในที่สามารถเปลี่ยนได้ด้วย Wickmann 19195-3.15A หรือ Littelfuse 02183.15MXP

แหล่งจ่ายไฟนี้มีขนาด 118 x 70 x 87 มม. (4.65 x 2.76 x 3.43 นิ้ว) และน้ำหนักประมาณ 525 กรัม (1.16 ปอนด์) ตามมาตรฐานของแพลตฟอร์ม CompactLogix โมดูลแหล่งจ่ายไฟนี้ยังรองรับการติดตั้งบนราง DIN หรือติดตั้งโดยตรงบนแผ่นยึด

แหล่งจ่ายไฟนี้ได้รับการรับรอง UL สำหรับ Class 1, Division 2 Group A,B,C,D Hazardous Locations ได้รับการรับรองสำหรับสหรัฐอเมริกาและแคนาดา ดู UL File E10314, Australian Radiocommunications Act, สอดคล้องกับ: AS/NZS CISPR 11; Industrial Emissions และ European Union 2004/108/EC EMC Directive

1769-PA2 เป็นแหล่งจ่ายไฟ 1769 CompactLogix ผลิตโดย แหล่งจ่ายไฟนี้มีความจุ 0.8A ที่ 24 VDC

เมื่อติดตั้ง 1769-PA2 ต้องเว้นระยะห่าง 50 มิลลิเมตรระหว่างอุปกรณ์กับอุปกรณ์ใกล้เคียงเพื่อระบายอากาศอย่างเหมาะสม นอกจากนี้ เมื่อติดตั้งโมดูลแหล่งจ่ายไฟ ตรวจสอบให้แน่ใจว่าไม่มีไฟฟ้าสถิต รังสี UV หรือเศษผงสัมผัสกับโมดูลระหว่างการติดตั้งหรือการทำงาน ต้องหลีกเลี่ยงความร้อนสูงเกินไป เนื่องจากอาจทำให้โมดูลแหล่งจ่ายไฟทั้งหมดเสียหายได้ หากอุณหภูมิแวดล้อมสูงเกินไป ต้องใช้วิธีการระบายอากาศหลายวิธี โมดูล 1769-PA2 เป็นแหล่งจ่ายไฟแบบเปิดที่ไม่มีตู้
แหล่งจ่ายไฟ 1769-PA2 สามารถติดตั้งบนราง DIN ได้ สิ่งสำคัญที่ควรทราบเมื่อติดตั้งโมดูลแหล่งจ่ายไฟนี้คือต้องมีการต่อสายดิน เมื่อเชื่อมต่อโมดูล ต้องใช้สายไฟขนาด 14 AWG และต้องให้สายสั้นที่สุดเท่าที่จะทำได้ ประเภทสายไฟที่แนะนำคือสายทองแดงที่มีความต้านทานอย่างน้อย 90 องศาเซลเซียส ขอแนะนำให้วางแหล่งจ่ายไฟส่วนขยาย I/O แบบ Compact 1769-PA2 ไว้ในตู้ที่ป้องกันโมดูลจากบรรยากาศที่กัดกร่อนหรือสารปนเปื้อนที่อาจมาจากอากาศภายนอก หากใช้ในตู้ ขอแนะนำให้ใช้เครื่องปรับอากาศเพื่อจัดการกับความร้อนรอบๆ ตู้ แหล่งจ่ายไฟส่วนขยาย I/O แบบ Compact 1769-PA2 มาพร้อมกับฟิวส์ที่ให้การป้องกันกระแสไฟกระชากผิดปกติและกระแสไฟลัดวงจร โมดูล 1769-PA2 ทำงานด้วยไฟ AC อินพุต 120 ถึง 240 โวลต์ที่ความถี่ระหว่าง 47 ถึง 63 เฮิรตซ์ แหล่งจ่ายไฟนี้มีน้ำหนักเพียง 2 ปอนด์ และมีขนาดเพียง 8 x 8 x 5 นิ้ว ทำให้ง่ายต่อการขนส่ง
