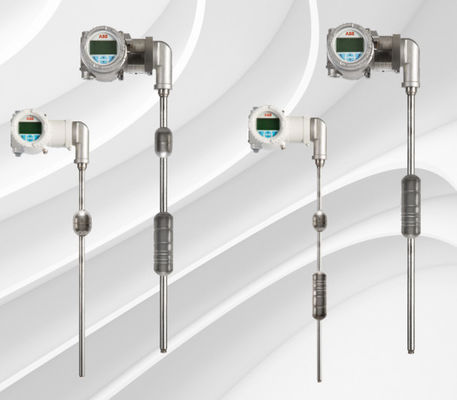

ABB LMT100 เครื่องส่งระดับ magnetostrictive การตรวจจับระดับของของเหลวและระดับการเชื่อมต่อความแม่นยําสูง

ลักษณะ
• ความแม่นยําสูง: 0.01 % ของขนาดเต็มหรือ ± 1.27 มม
• ไม่จําเป็นต้องปรับระดับใหม่: ตั้งมันและลืมมัน
• เซ็นเซอร์ระดับสูง (สิทธิบัตรที่ 5)473,245)
• การแสดงทางท้องถิ่นด้วย HMI display
• บ้าน 2 ห้อง พร้อมปลายสนามแยก
ช่อง
• สายวงจรที่ใช้พลังงานถึงความยาวของโซน 22 m (75 ฟุต)
• การวัดระดับรวมและ/หรือระดับอินเตอร์เฟส
• ความดันถึง 165.48 บาร์ (2400 psig)
Std. 124.1 บาร์ (1800 psig)
• ระยะอุณหภูมิ: 195.5 ถึง 426.6 องศาเซลเซียส
โดยมีออปชั่น
• โมดูลอิเล็กทรอนิกส์ที่สามารถเปลี่ยน/ปรับปรุงได้
• สารกรอง RFI/EMI
• การสื่อสารดิจิทัล
• การออก HART® 4 ถึง 20 mA
• HART 7 และ FOUNDATIONTM Fieldbus ITK63.0
• การอนุมัติสถานที่อันตรายทั่วโลกและสามารถ SIL 2/3

เครื่องส่งอิเล็กทรอนิกส์
ความซ้ําซ้ํา ± 0.005 % ของขนาดเต็มหรือ 0.31 มิลลิเมตร (0.012 นิ้ว)
ความไม่เส้นตรง ± 0.01 % ของขนาดเต็มหรือ 0.86 มิลลิเมตร (0.034 นิ้ว)
ความแม่นยําในการวัด ± 0.01 % ของขนาดเต็มหรือ 1.27 มิลลิเมตร (0.050 นิ้ว) ตามที่มากกว่า
ความดันไฟฟ้า 12 ถึง 43 V DC สําหรับ 4 ถึง 20mA HART loop powered, 9.0 ถึง 32 V DC สําหรับ Foundation Fieldbus
การออกกําลัง / การสื่อสาร 4 ถึง 20mA HART7 หรือ FOUNDATION Fieldbus ITK 63.0
อินเตอร์เฟซผู้ใช้งาน จัดแสดงอินเตอร์เอคทีฟ, DTM, EDDL, FDI กับ NE107 ข้อความ
การป้องกันการเขียน สวิตช์ฮาร์ดแวร์และสวิตช์ซอฟต์แวร์
การบริโภคพลังงาน 4 ถึง 20mA ที่ 36.0 V DC ราคา 3.6 mA 0.13 W; 21mA 0.76 W
ที่ 12.0 V DC ราคา 3.6 mA 0.043 W; 21mA 0.25 W
โหมด HART (4.0mA) ที่ 36.0 V DC 0.144 W
ที่ 12.0 V DC 0.048 W
รูปแบบ FF (17 mA) ที่ 9.0 V DC 0.153 W
ที่ 32.0 V DC 0.544 W
ความต้านทานสายสูงสุด 4 ถึง 20mA ที่ 36.0 V DC และ 21 mA, 1142 Ω*
ที่ 24.0 V DC และ 21 mA, 571 Ω
ที่ 13.5 V DC และ 21 mA, < 72 Ω**
**ความสูงสุดที่อนุญาตในการสื่อสาร HART คือ 700 Ω
**ดูแผนภูมิกระแส/ความต้านทาน
โหมด HART (4mA) < 650 ถึง 700 Ω
รูปแบบ FF (17mA) ที่ 32.0 V DC, 1500 Ω
ที่ 9.0 V DC, 50 Ω
ป้องกันขั้วโลก 4 ถึง 20 mA ไดโอเดสในชุดที่มีวงจร FOUNDATION Fieldbus และ Profibus PA ไม่รู้สึกต่อขั้วโลก
อัตราการอัพเดท 10 การวัดต่อวินาที
ขั้นต่ําการวัด span 76.2 มิลลิเมตร (3.0 นิ้ว), ติดต่อโรงงานถ้า span ต่ํากว่าที่จําเป็น
การปรับสนามความอ่อนแอ ระยะเวลา: 0 ถึง 60 s
การออกสัญญาณเตือน สําหรับ 4 ถึง 20 mA: NE43 สามารถเลือกซอฟต์แวร์หรือฮาร์ดแวร์
การยับยั้งการกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ กระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ กระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ
อุณหภูมิบริเวณรอบตัว ¥40 ถึง 85 °C (¥40 ถึง 185 °F) บริเวณรอบตัว
ความชื้น 0-100% RH
โต๊ะเส้นตรง 21 คะแนน
เครื่องตรวจจับอุณหภูมิ (ไม่จํากัด) 1000 ohm Pt RTD, รหัสตัวเลือก SER หรือ STL
ประเภทความอดทนอุณหภูมิ IEC 60751 ประเภท B, ±(0.3+0.005[t]) ₹70° ถึง 230 °C
ช่องพัก ช่องพักคู่
วัสดุที่ใช้ในการปิด โหลดอะลูมิเนียมทองแดงต่ํา พร้อมฝาผิวผงหรือเหล็กไร้ขัด 316
เครื่องส่งทางไกล ระยะทางไกลมาตรฐาน 5 เมตร (16 ฟุต), 10 เมตร (33 ฟุต), 20 เมตร (66 ฟุต), 30 เมตร (98 ฟุต)
วัสดุของเครื่องหมายเครื่องมือ AISI 316 เหล็กไร้ขัด
การเชื่อมต่อไฟฟ้า สอง M20 x 1.5 หรือสอง 1⁄2in FNPT, อัดแปลงและเชื่อมต่อบัสยังมี
การป้องกันการเข้า IP66, NEMA 4X
1 ความแม่นยําของการวัดถูกบันทึกไว้ในสภาพแวดล้อมโรงงาน (23.88 °F ± 5.6 °C [75 °F ± 10 °F]) โดยใช้แม่เหล็กปรับระดับ
มีอิทธิพลจากปัจจัยอื่น ๆ เช่น ความอ่อนไหวของน้ําลอย, การติดตั้ง, สภาพกระบวนการและสภาพแวดล้อม
2 การอนุมัติของหน่วยงานบางแห่งอาจแตกต่างกัน
หลอดเซ็นเซอร์
ตัวเลือกมาตรฐาน
วัสดุ 316/L สแตนเลสสแตนเลสสแตนเลส 20 Hastelloy® C276, PFA® TEFLON®
อุณหภูมิกระบวนการ ¥195.5 ถึง 121.1 °C (¥320 ถึง 250 °F) ถึง 427 °C (800 °F) โดยมีตัวเลือก
ความดันกระบวนการ ¥1.0 ถึง 124.1 บาร์ @ 149 °C (¥14.7 ถึง 1800 psig @ 300 °F) 165.47 บาร์ (2400 psig) สูงสุดกับชนิดโซน HP
ความยาวของซอนด์ 304.8 mm ถึง 9.14 m (1 ถึง 30 ฟุต) 22.86 m (75 ฟุต) สูงสุด w/ W7 ซอนด์ยืดหยุ่นในหลุมเซนเซอร์
ความยาวของซอนด์
ความอดทน
±3.2 mm (0,125 นิ้ว) ถึง 3.0 m (10 ฟุต); ±6.4 mm (0,25 นิ้ว) ถึง 6.0 m (20 ฟุต);
±9.0 มิลลิเมตร (0.35 นิ้ว) ถึง 9.0 มิตร (29.5 ฟุต); +/?? 25.4 มิลลิเมตร (1.0 นิ้ว) ถึง 22.86 มิตร (75 ฟุต)
การติดตั้ง 3⁄4 ใน MNPT ติดต่อการบด, ติดต่อการบด, ติดต่อการบด
การเชื่อมต่อกระบวนการยังมี
