| ขั้นต่ำ: | 1pcs |
| ราคา: | โปร่ง |
| การบรรจุแบบมาตรฐาน: | Original packing |
| ระยะเวลาการจัดส่ง: | On request |
| วิธีการจ่ายเงิน: | T/T |
| ความสามารถในการจัดหา: | 50pcs/month |
| คุณลักษณะ | ค่า |
|---|---|
| น้ำหนักสุทธิ | 3 กิโลกรัม |
| กระแสสูงสุด | 24 Ma |
| ชื่อผลิตภัณฑ์ | สวิตช์ระดับการสั่น |
| ผู้สืบทอด | 128229-01 |
| การตั้งค่าที่อยู่ | เลขที่ |
| พื้นที่แอปพลิเคชัน | ของแข็ง |
| เอาท์พุท | 4-24 MA, 0-5 VDC, 0-10 VDC |
| การรับประกันจากโรงงาน | 12 เดือน |
| แหล่งจ่ายไฟ | 24 VDC |
| ซีโอโอ | ใช่ |
| ปีการผลิต | 2024 |
ตัวเลือก 3500/42-AXX-BXX คำอธิบาย:
ตอบ: ประเภทโมดูล I/O
0 1 โมดูลการเร่งความเร็ว/ความเร็ว I/O ที่มีขั้วภายใน
0 2 โมดูลการเร่งความเร็ว/ความเร็ว I/O ที่มีขั้วภายนอก
0 3 โมดูล I/O TRIPLE ซ้ำซ้อน (TMR) I/O ที่มีเทอร์มินัลภายนอก
0 4 โมดูล I/O ที่มีอุปสรรคด้านความปลอดภัยภายใน (ช่อง 4 ×การกระจัด/การเร่งความเร็ว) และเทอร์มินัลภายใน
0 5 โมดูล I/O ที่มีอุปสรรคด้านความปลอดภัยภายใน (2 ×การกระจัด/การเร่งความเร็ว 2 ×ช่องสัญญาณเร่งความเร็ว) และขั้วภายใน
0 6 โมดูล I/O ที่มีอุปสรรคด้านความปลอดภัยภายใน (ช่อง 4 ×ความเร็วความเร็ว) และขั้วภายในภายใน
0 7 โมดูล I/O การสั่นสะเทือนของเพลาที่มีขั้วภายใน
0 8 โมดูล I/O การสั่นสะเทือนแบบเพลาที่มีขั้วภายนอก
0 9 โมดูลการกระจัด/ความเร็วมิเตอร์ I/O ที่มีขั้วภายในภายใน
1 0 โมดูลการกระจัด/ความเร็วมิเตอร์ I/O ที่มีขั้วภายนอก
B: อนุมัติตัวเลือกหน่วยงาน
0 0 ไม่มี
0 1 CSA/NRTL/C
วัตถุประสงค์หลักของจอมอนิเตอร์ Bentley 3500/42m คือให้:
1. โดยการเปรียบเทียบการสั่นสะเทือนเชิงกลในปัจจุบันอย่างต่อเนื่องกับการตั้งค่าสัญญาณเตือนที่กำหนดค่าไว้จะสามารถเรียกใช้สัญญาณเตือนเพื่อให้ได้การป้องกันเชิงกล
2. ให้ข้อมูลเครื่องจักรพื้นฐานสำหรับผู้ประกอบการและบุคลากรการบำรุงรักษา โดยทั่วไปแต่ละช่องจะประมวลผลสัญญาณอินพุตลงในพารามิเตอร์ต่างๆตามการกำหนดค่าหรือที่เรียกว่า 'ค่าคงที่' สามารถกำหนดค่า SetPoint สัญญาณเตือนภัยสำหรับแต่ละค่าคงที่ที่เปิดใช้งานและสามารถกำหนดค่าจุดอันตรายสำหรับค่าคงที่สองค่าที่เปิดใช้งาน
ภาพรวม

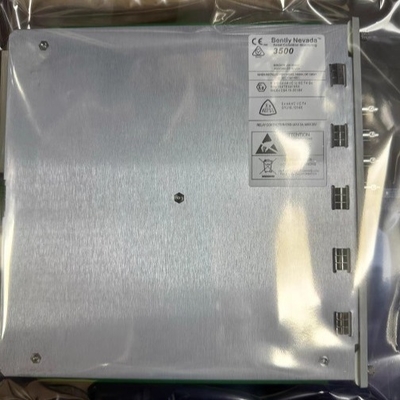

จอมอนิเตอร์การเร่งความเร็ว/การเร่งความเร็วของ Bentley 3500/42M เป็นจอภาพ 4 ช่องที่สามารถรับสัญญาณจากการกระจัดความเร็วและเซ็นเซอร์เร่งความเร็ว โดยการประมวลผลสัญญาณเหล่านี้สามารถทำการวัดการสั่นสะเทือนและตำแหน่งต่าง ๆ และเปรียบเทียบสัญญาณที่ประมวลผลกับค่าการเตือนที่ผู้ใช้โปรแกรม แต่ละช่อง 3,500/42m สามารถตั้งโปรแกรมได้โดยใช้ซอฟต์แวร์กำหนดค่า 3,500 เฟรมเวิร์กเพื่อทำหน้าที่ต่อไปนี้:
•การสั่นสะเทือนแบบเรเดียล
•การกระจัดตามแนวแกน
•อัตราเงินเฟ้อที่แตกต่างกัน
•ความผิดปกติ
• Rebam ®
•การเร่งความเร็ว
• ความเร็ว
•การสั่นสะเทือนของเพลาแน่นอน
•โซนที่ยอมรับได้แบบวงกลม
โมดูลมอนิเตอร์ (เมนบอร์ด) ขนาด (ความสูง x ความกว้าง x ความลึก): 241.3 มม. x 24.4 มม. x 241.8 มม. (9.50in x 0.96in x 9.52in) น้ำหนัก: 0.91kg (2.0lbs.)
โมดูล I/O (ไม่มีอุปสรรคด้านความปลอดภัย) ขนาด (ความสูง x ความกว้าง x ความลึก): 241.3 มม. x 24.4 มม. x 99.1 มม. (9.50in x 0.96in x 3.90in) น้ำหนัก: 0.20 กิโลกรัม (0.44lbs)
โมดูล I/O (พร้อมอุปสรรคด้านความปลอดภัย) ขนาด (ความสูง x ความกว้าง x ความลึก): 241.3 มม. x 24.4 มม. x 163.1 มม. (9.50in x 0.96in x 6.42in) น้ำหนัก: 0.46kg (1.01lbs)
การตรวจสอบการเร่งความเร็วการกำจัด/ความเร็ว
| 82368-01 |
| 82366-01 |
| 330106-05-30-90-12-00 |
| 21505-000-040-90-02 |
| 330101-39-63-10-12-CN |
| 177896-01 |
| 177990-01 |
| 330901-0-16-05-02-CN |
| 21505-000-040-90-02 |
| 128164-07-204-10-02-05 |
| 149992-01 |
| 128229-01 |
| 102044-00-18-50-02-00 |
