| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| การบรรจุแบบมาตรฐาน: | บรรจุเดิม |
| ระยะเวลาการจัดส่ง: | ตามคำขอ |
| วิธีการจ่ายเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 50 ชิ้น/เดือน |

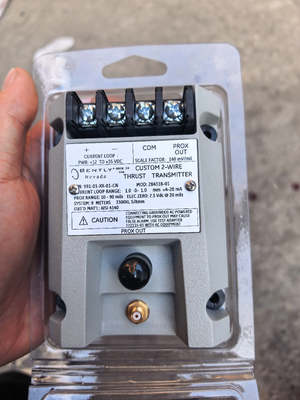

เครื่องส่งแรงผลักดัน 991 ถูกออกแบบเป็นหลักสําหรับผู้ผลิตอุปกรณ์เดิม (OEM) ของเครื่องปั่นอากาศหลุดศูนย์กลาง เครื่องปั๊มขนาดเล็ก เครื่องยนต์หรือพัดลมที่ต้องการสัญญาณการขยับแกนสัดส่วน (แรงผลักดัน) ง่ายๆ 4 ถึง 20 mA เป็นข้อมูลเข้าสู่ระบบควบคุมเครื่องจักรของพวกเขา.
อุปกรณ์ที่ใช้ไฟลุป 2 สายนี้ยอมรับข้อมูลจากเครื่องตรวจสอบความใกล้ชิด 3300 NSv และสายขยายที่ตรงกัน (มีให้เลือกในความยาวระบบ 5 เมตรและ 7 เมตร) The transmitter conditions the signal into appropriate engineering units proportional to the shaft's axial position and provides it as a 4 to 20 mA industry-standard signal for input to control systems where machinery protection alarming and logic occurs.
| ปริมาตร | รายละเอียด |
|---|---|
| หน่วยงาน | ยอมรับ 3300 NSv Proximity Probe และสายต่อ |
| พลัง | จําเป็นต้อง +12 ถึง +35 Vdc ในการเข้าที่ปลายเครื่องส่ง |
| การออกสัญญาณ | 4 ถึง 20 mAdc มากกว่าช่วงขนาดเต็มที่กําหนดในระบบ 2 สาย |
| ความแม่นยําของวงกลม | ภายใน ± 1.5% มากกว่าช่วงขนาดเต็มที่กําหนด (ปกติ) ความแม่นยําที่ระบุจากสัญญาณ TEST เข้าไปในแรงดันที่วัดผ่านความต้านทานวงจร 250 Ω |
| ความต้านทานวงจรสูงสุด | 1,000 Ω รวมถึงสายไฟฟ้าที่ 35 Vdc |
| การจํากัดปัจจุบัน | 23 mA แบบ |
| 0 และสเปน | การปรับภายนอกที่ไม่ปฏิสัมพันธ์กัน |
| ไม่โอเค / สัญญาณความพ่ายแพ้ | การออกสัญญาณไปต่ํากว่า 3.6 mA ภายใน 100 μs หลังจากสภาพไม่ถูกต้อง การออกสัญญาณกลับมาภายใน 0.1 วินาทีหลังจากสภาพไม่ถูกต้องถูกยกเลิก |
| การออกของเซ็นเซอร์ใกล้เคียง | เหมาะสมกับอุปกรณ์การทดสอบที่ไม่ได้ติดดินและพกพา ใช้ 122115-01 Test Adapter สําหรับการแยกสัญญาณกับอุปกรณ์การทดสอบที่ติดดินและใช้พลังงาน AC |
การปรับและระยะของซอนด์มีความสําคัญในการวัดตําแหน่งแรงผลักดัน การตั้งค่าช่องว่างซอนด์ที่ไม่ถูกต้องอาจป้องกันตัวส่งจากการบรรลุขนาดเต็มในทิศทางปกติหรือตรงข้ามสําหรับการปรับที่เหมาะสมติดตามคําแนะนําในคู่มือ
เครื่องส่งแรงผลักดันมีข้อจํากัดเมื่อเทียบกับระบบการติดตามต่อเนื่อง ขณะที่สามารถเตือนตําแหน่งแรงผลักดันและตรวจสอบไม่ถูกต้องการเลี่ยงอันตราย, และ Trip Multiply ไม่สามารถใช้ได้ PLC ที่ติดต่อกับตัวส่งแรงผลักดันไม่เหมาะสําหรับระบบวินิจฉัยทั่วโรงงาน
เครื่องเชื่อมประสาน PROX OUT ของเครื่องส่งสั่นสะเทือน 991 ให้สัญญาณการแปลงแบบไดนามิกที่ไม่แยกกันเราแนะนําอย่างเข้มงวดการใช้เครื่องปรับทดสอบ 990/991 สําหรับการแยกสัญญาณ เมื่อใช้อุปกรณ์ทดสอบที่ใช้พลังงาน AC เพื่อรักษาความสมบูรณ์แบบของการป้องกันเครื่องจักร.
