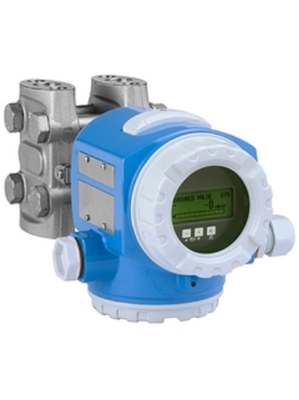

PMD75-ACA7FB3DAAU ความดันความแตกต่าง Deltabar

PMD75-ACA7FB3DAAU ความดันความแตกต่าง Deltabar PMD75

การอนุมัติ: พื้นที่ที่ไม่อันตราย
การออกเสียง การทํางาน: C 4-20mA HART
บ้าน; การปิดคลุม; การเข้าสาย: A T14 Alu IP66/67 NEMA6P; EPDM; M20 กลีบ, T14 = กลีบด้านข้าง (Ex d > M20 สาย)
ระยะหมาย; วัสดุเซลล์; PN: 7F 500mbar/50kPa/7.5psi; 316L; 160bar/ 16MPa/2400psi
การปรับระดับ; หน่วย: B **ตามความต้องการ; ดูรายละเอียดเพิ่มเติม
วัสดุผนัง: 3 โมเนล
การเชื่อมต่อกระบวนการ: D NPT1/4-18 IEC61518 UNF7/16-20, 316L รวม 2 วาล์ว, 316L
เซล: A FKM Viton
ตัวเลือกเพิ่มเติม 1: A ไม่เลือก
ตัวเลือกเพิ่มเติม 2: U โครงการพับติดตั้ง, ผนัง/ท่อ, 316L, งานหนัก
รายละเอียด: ค่าระยะต่ํา: -10 mbar
ค่าระยะสูงสุด: 300 mbar
ขนาด: ลักษณะ: สาย
การแสดงภาพที่ 4mA (HART เท่านั้น): 0
การแสดงไฟฟ้า 20mA (HART เท่านั้น): 0
หน่วยแสดง: 0

รายละเอียดในภาพบานเดียว
ความถูกต้อง
มาตรฐาน: 0.05%
พลาติน: สูงสุด 0.035%
ความผิดพลาดในการวัดสูงสุด
0,075%
"พลาตินัม" 0,05%
อุณหภูมิกระบวนการ
-40 °C...85 °C
(-40 °F...185 °F)
ระยะอุณหภูมิกลาง
การปรับปรุงความร้อนจากท่อความดัน
ระยะวัดความดัน
10 มาร์บาร์ 250 บาร์
(0.15 psi...3750 psi)
ความดันกระบวนการ / ขั้นต่ําความดันเกิน
420 bar (6300 psi)
ส่วนที่เปียกหลัก
สับสนธิ C276
316L
โมเนล
ทันทัล
ระยะทางการวัดสูงสุด
400 m (1.312 ฟุต) H2O
ความดันกระบวนการสูงสุด
สูงสุด 420 บาร์
(สูงสุด 6091 psi)
ผิวกระบวนการวัสดุ
316L สแตนเลสC
ทันทัล
โรเดียมทอง
เซลล์วัด
10 มาร์บาร์ 250 บาร์
(0.15 psi...3750 psi)

Field of application การใช้งาน
เครื่องส่งความดันความแตกต่าง Deltabar PMD75 พร้อมเซ็นเซอร์ piezoresistive และเยื่อโลหะ welded ใช้ในอุตสาหกรรมทั้งหมดสําหรับการวัดต่อเนื่องในของเหลว, คันและก๊าซการทํางาน 3 คีย์ทําให้การใช้งานและการทํางานที่ง่ายและเชื่อถือได้โมดูลข้อมูล HistoROM ที่บูรณาการทําให้การจัดการปารามิเตอร์กระบวนการและอุปกรณ์ง่าย ออกแบบตาม IEC 61508 สําหรับใช้ในแอพลิเคชั่นความปลอดภัย SIL2/3
สําหรับการวัดระดับ, ปริมาณหรือปริมาณน้ําหนักในของเหลว, การตรวจสอบความดันความแตกต่าง และการวัดการไหล (ปริมาณหรือปริมาณน้ําหนัก) ร่วมกับองค์ประกอบหลักในก๊าซ, คันและของเหลว

• การเชื่อมต่อกระบวนการ: ใย
• อุณหภูมิกระบวนการ: -40 ถึง +85°C (-40 ถึง +185°F)
• ระยะการวัด: 0.25mbar ถึง 40bar (0.0036 ถึง 600psi)
• ความแม่นยํา: ± 0.05%, "เพลตินัม" ± 0.035% (ไม่จําเป็น)
• ใบรับรองการป้องกันระเบิดสากล การป้องกันการเต็มเกิน WHG, SIL การอนามัย การอนุมัติทางเรือ

ประโยชน์

• ความแม่นยําที่ดีที่สุด ความสามารถในการผลิตซ้ําและความมั่นคงในระยะยาว
• ความปลอดภัยสูงสุดเนื่องจากการผ่านแบบแน่นก๊าซที่มีความสามารถสูงสุดถึง SIL2/3 ได้รับการรับรองตาม IEC 61508
• การเปิดใช้งานแบบง่ายโดยการนําเมนูผ่านจอแสดงภาพท้องถิ่น 4 ถึง 20mA ด้วย HART, PROFIBUS PA, FOUNDATION Fieldbus
• แนวคิดการจัดการข้อมูล HistoROM สําหรับการใช้งาน, การบํารุงรักษาและการวินิจฉัยที่รวดเร็วและง่าย
• การประหยัดค่าใช้จ่ายด้วยแนวคิดแบบโมดูล เพื่อการเปลี่ยนเซ็นเซอร์, จอแสดงภาพหรืออุปกรณ์อิเล็กทรอนิกส์ง่าย
• ทนต่อความอ้วนเกินสูงสุด 420bar / 42MPa / 6300psi ติดตามฟังก์ชัน
• การบูรณาการระบบที่ต่อเนื่องและอิสระ (HART/PA/FF)
